Anwendungsbeispiel lange Resonanzförderrinne

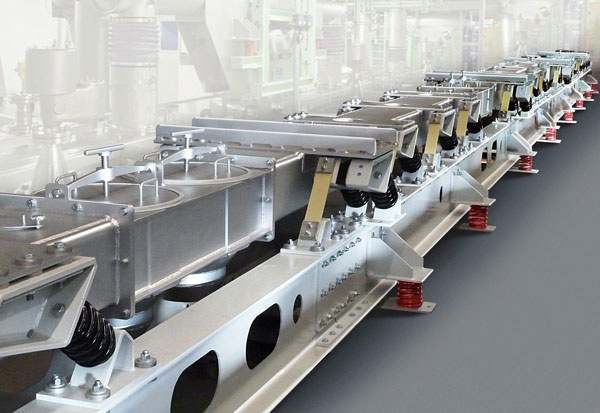

30 m lange Resonanz-Schwingförderrinne

Für die Erweiterung einer Produktionsanlage in China hat VIBRA MASCHINENFABRIK SCHULTHEIS GmbH & Co. eine 30 m lange und 400 mm breite geschossene Resonanz-Schwingförderrinne geliefert. Die Förderrinne ist für eine Förderleistung von 20t/h eines heißen kalzinierten Aluminiumpulvers bestimmt und weist neben der großen Förderlänge die folgenden besonderen Merkmale auf:

  • Modularer Aufbau der Konstruktion mit aus Platzgründen extrem niedriger Bauhöhe
  • Schwingfrequenz  und Amplitude in einem weiten Bereich regelbar
  • Extreme Laufruhe dank des ausbalancierten Zwei-Massen-Systems mit Vibrationsmotorantrieb
  • Minimale Schwingungsübertragung auf die Unterkonstruktion
  • Acht Zwischenausläufe mit dicht schließenden Absperrvorrichtungen

Wegen des stark schleißenden Fördergutes ist der als geschlossenes Rechteckrohr ausgebildete Fördertrog mit großer Wanddicke ausgeführt. Aufgrund des modularen Aufbaus können in einem in ferner Zukunft erwarteten Verschleißfall einzelne Trogstücke problemlos ausgetauscht werden.
